專利技術丨塔筒基礎環防水結構——塔筒基礎環防水裙
日期：2019/5/20 12:26:05
（來源：2019-05-15 分散式風電 作者：李宏才）
摘要：本文介紹了一種塔筒基礎環防水結構——塔筒基礎環防水裙，解決了現有塔筒防水在塔架不斷產生高頻振動及擺動的過程中密封處容易出現縫隙，難以保證防水效果持續有效的問題。
1.概述
風力發電機是將風能轉換為機械功，機械功帶動轉子旋轉，最終輸出交流電的電力設備。風力發電機一般有風輪、發電機(包括裝置)、調向器(尾翼)、塔架、限速安全機構和儲能裝置等構件組成，塔架主體為圓柱形的塔筒。風力發電機的工作原理比較簡單，風輪在風力的作用下旋轉，它把風的動能轉變?yōu)轱L(fēng)輪軸的機械能，發電機在風輪軸的帶動下旋轉發電。

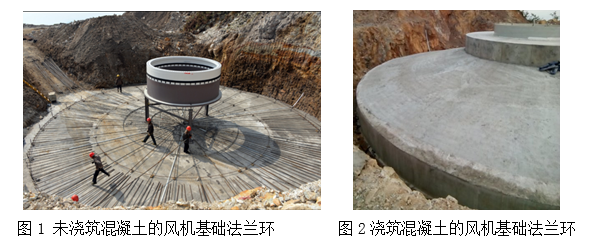

風機基礎法蘭環與底端基礎臺是一個鋼筋混凝土整體結合結構，受工程結構特點影響，在基礎大體積混凝土澆注過程中度應力、混凝土自收縮、基礎法蘭環與混凝土不同材質的溫縮差、環形結構等各種因素組合，無法避免的使法蘭環與混凝土間產生微量間隙。
風力發電機為高聳結構，其高度大、體量大、設備運行行動載、風載各種力的作用，使結構產生自振，傳導到結構基礎部分；在變形、自振的長期作用下，基礎法蘭環與混凝土產生摩擦，加大基礎法蘭環與混凝土的間隙；當雨水進入間隙內，變形自振與水、混凝土摩擦產生的粉末，必然形成一種濕磨效應，間隙處以近似呼吸的方式不斷泛出氣泡和白漿，使基礎法蘭環與混凝土的間隙加速擴大，日久會使塔筒下端的基礎環外表面發生銹蝕使其強度降低，同時塔筒內的電子設備容易受潮出現損傷，使風力發電機組運行壽命變短。

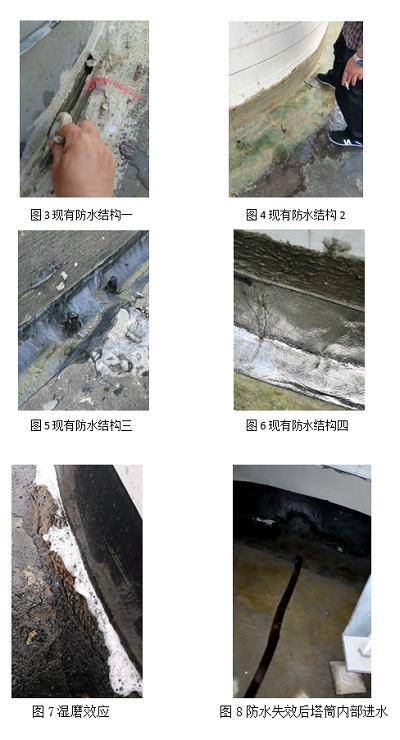

為使基礎環與風力發電機組運行壽命同步或更長，需要對基礎環進行防水密封處理，現有的防水結構是將基礎法蘭環與底端基礎臺連接為一個整體，屬于硬性連接，在塔架不斷產生高頻振動及擺動的過程中防水密封處必然出現縫隙，不能保證防水效果持續有效。
2.本文提供的塔筒基礎環防水裙的詳細闡述

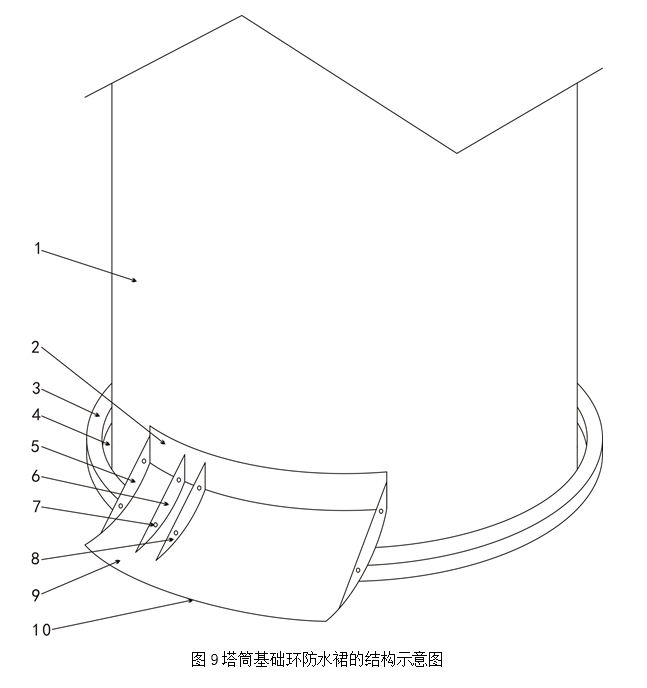

本文提供一種塔筒基礎環防水裙，包括固定在砼基礎面上且與塔筒1同軸的擋圈3，以及多個圍繞塔筒1下端緊密排布的裙瓣10，擋圈3的內圓柱面與塔筒1下端的基礎環之間設有伸縮縫4，擋圈3位于裙瓣10下側且擋圈3下面與砼基礎面密封，裙瓣10與塔筒1結合處以及相鄰的裙瓣10結合處填充有密封膠；所述裙瓣10包括內面與塔筒1的外圓柱面貼緊的貼筒弧形板2，由內向外下傾的排水扇面板9，以及兩個分別位于排水扇面板9左右兩邊的端面連接片5；
所述排水扇面板9內邊與貼筒弧形板2下邊連接，兩個端面連接片5的內邊分別與貼筒弧形板2的左右兩邊連接，兩個端面連接片5的下邊分別與排水扇面板9左右兩邊連接，排水扇面板9下邊與砼基礎面貼緊；所述端面連接片5上設有至少兩個連接孔7，相鄰的兩個裙瓣10通過緊固螺栓連接，緊固螺栓穿過相鄰的端面連接片5上的連接孔7。
所述排水扇面板9上面設有調節連接片Ⅰ6和調節連接片Ⅱ8，調節連接片Ⅰ6和調節連接片Ⅱ8上均設有至少兩個連接孔7。
所述貼筒弧形板2、排水扇面板9、調節連接片Ⅰ6、調節連接片Ⅱ8和兩個端面連接片5是由塑料壓鑄而成的整體結構。
所述排水扇面板9具有中部向下拱起的弧度。
所述擋圈3采用混凝土澆筑制成。

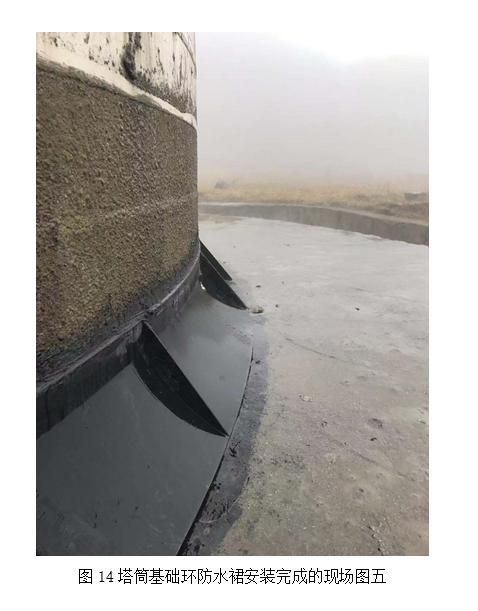

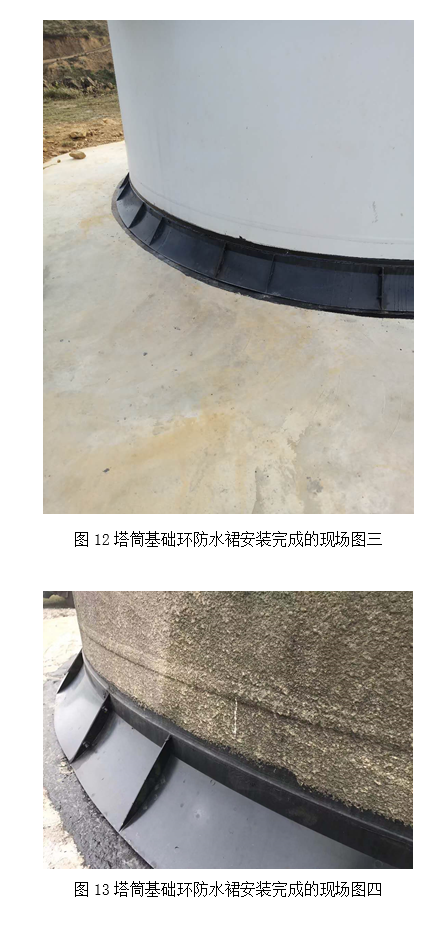

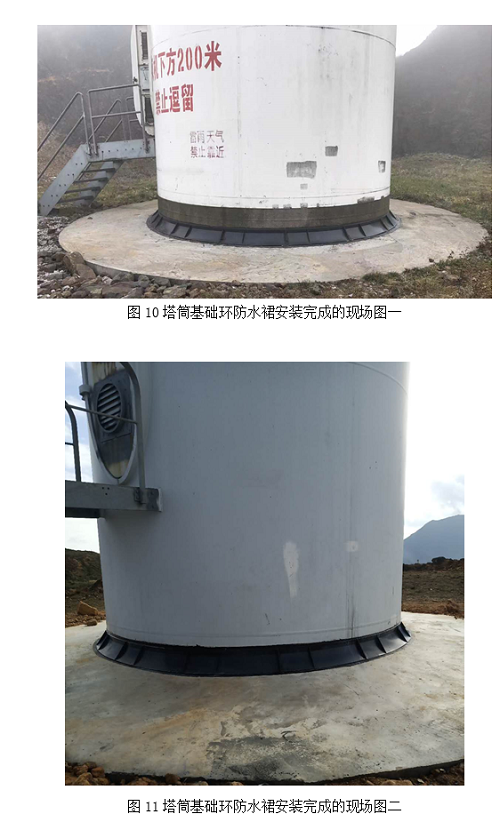

在實施過程中，首先，在砼基礎面上圍繞塔筒1下端設置一個與塔筒1同軸的擋圈3，擋圈3下面與砼基礎面密封，擋圈3與塔筒1之間預留伸縮縫4；然后，圍繞塔筒1下端緊密排布裙瓣10，用緊固螺栓穿過相鄰的端面連接片5上的連接孔7，從而將相鄰的兩個裙瓣10固定連接在一起，所有裙瓣10連接固定好后使得貼筒弧形板2與塔筒1貼緊，排水扇面板9下邊與砼基礎面貼緊，擋圈3被所有連接為一體的裙瓣10遮擋?。蛔詈?，在裙瓣10與塔筒1結合處以及相鄰的裙瓣10結合處填充密封膠。
綜上所述，該防水裙的裙瓣10和擋圈3能夠?qū)⑺?下端與砼基礎面連接處完全封閉住，所有的裙瓣10能夠隨著塔架一起不斷振動及擺動，伸縮縫4能夠保證塔架在不斷振動及擺動過程中不會對擋圈3造成損傷，從而對塔架的基礎環形成軟性連接密封結構。塔筒外壁的雨水會沿著裙瓣10上面流到砼基礎面上，同時擋圈3能夠?qū)㈨呕A(chǔ)面的雨水擋住，在基礎環的防水卷材密封處出現縫隙時，能夠保證對基礎環的防水效果持續有效，在實際應用過程中明顯優于現有的塔筒防水結構。
本文的塔筒基礎環防水裙以獲得國家知識產權局的實用新型專利授權，專利號為ZL201821271944.2 ，申請日期為2018-08-08 。
